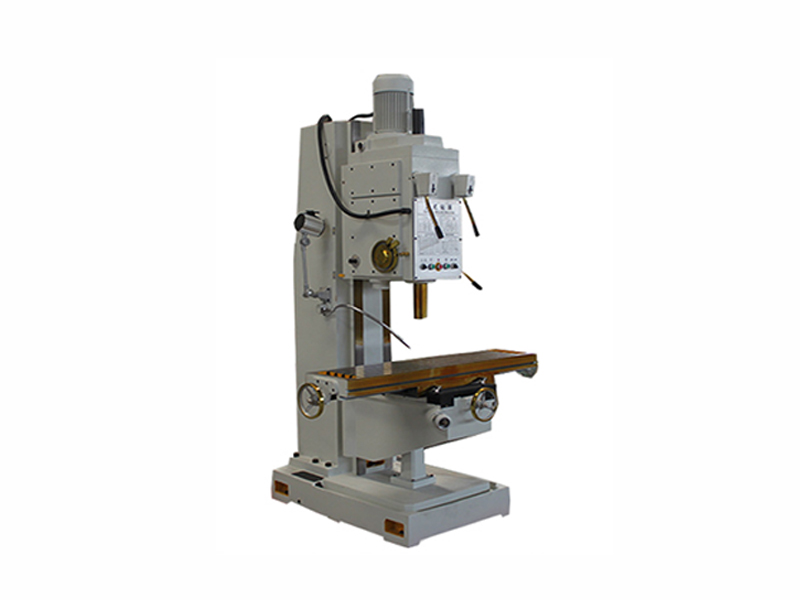

Z5140B-3立式鉆床

日期:2021-04-15 來源:lzsfzz.cn 點擊:2734次

生產廠家：沈陽中捷數控?fù)u臂鉆床廠
鉆孔直徑：40mm
主軸行程：250mm
主電機功率：3kw
機床重量：1250kg
外形尺寸：1090x905x2465mm

在線咨詢全國熱線
024-66715888

產品描述

Z5140B-3立式鉆床由變速箱、主軸箱、圓立柱、工作臺、托架、底座、電氣箱等部件組成。變速箱組合在主軸箱上，主軸箱固定在圓立柱上方，其位置處于機床的上方。工作臺套裝在托架上，托架套裝在圓立柱中間，圓立柱安裝在底座上。

主要參數	單位	Z5140B-3立式鉆床
工作臺尺寸	mm	800x320
Z向行程	mm	300
主軸型號	mm	MT4
主軸功率	KW	3
主軸行程	mm	250
主軸箱行程（手動）	mm	200
主軸傳動	s	齒輪傳動
主軸轉速/級數	rpm	31.5-1400/12級變速
進給級數	?	9級
主軸最大鉆孔直徑	mm	Φ40
工作臺承重	kg	200
T型槽數/槽寬/槽距離	mm	3/14
主軸端面至工作臺面最大距離	mm	750
外形尺寸	mm	1090x905x2465
重量	Kg	1250

Z5140B-3立式鉆床功能及特點是什么?

1. 方柱立式鉆床、機床由主軸箱、立柱、底座、工作臺等主要部分組成。機床要求布置足夠的加強筋板，保證機床具有足夠強度、剛性和高穩定性。結構可靠。

2.電機采用國內知名品牌,主軸軸承、絲桿、主要電器元件、主要液壓元器件采用當今市場上質量較高的主流產品。

3. 主軸系統有高性能的傳動精度和剛性，主軸各級變速機構靈敏可靠。

4. 操作系統集中，工人使用方便快捷，維修方便。

5. 主軸攻絲能實現自動反轉，自動進給、定程切削。除用于鉆孔外，還可以擴孔、鉆沉頭孔、锪端面、鉸孔、攻絲等。效率高、剛性好、精度高、噪音低、變速范圍廣

6.機床的鉆孔直徑為Z5140B：￠40mm；Z5150B：￠40mm(在50-60kgf/mm的鋼材上，在布氏硬度HB=220的鑄鐵上，鉆孔能力分別為￠40mm、￠50mm) 7..Z5140B、z5150B為固定工作臺；Z5140B-3、Z5150B-1為十字工作臺。十字工作臺的，則工作臺能縱橫、升降手動進給。
