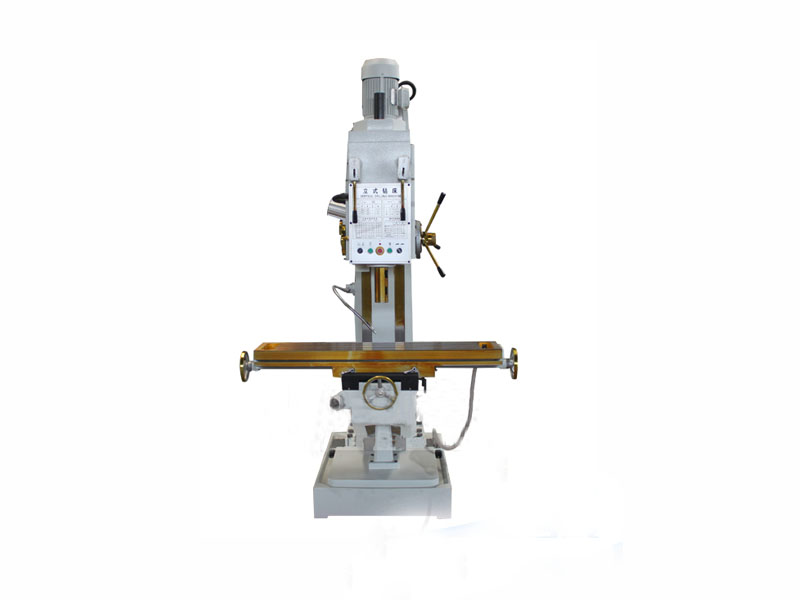

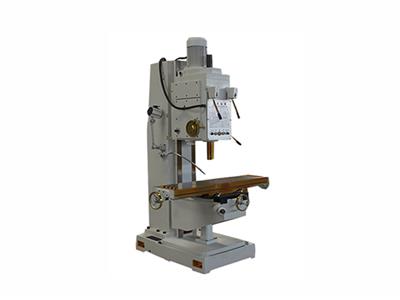

Z5150B-1立式鉆床

日期:2021-01-04 來源:lzsfzz.cn 點擊:4534次

生產廠家：沈陽中捷數控?fù)u臂鉆床廠
鉆孔直徑：50mm
主軸行程：250mm
主電機功率：3kw
機床重量：1350kg
外形尺寸：1300x1200x2465mm

在線咨詢全國熱線
024-66715888

產品描述

? Z5050B-1立式鉆床由變速箱、主軸箱、圓立柱、工作臺、托架、底座、電氣箱等部件組成。變速箱組合在主軸箱上，主軸箱固定在圓立柱上方，其位置處于機床的上方。工作臺套裝在托架上，托架套裝在圓立柱中間，圓立柱安裝在底座上。

主要技術參數	Z5150B-1
最大鉆孔直徑mm	50
主軸軸孔錐度	MT5
主軸行程mm	250
主軸箱行（手動）mm	200
主軸轉速級數	12
進給量級數	9
主軸轉速范圍r.p.m	31.5~1400
進給量范圍mm/r	0.056~1.80
工作臺面尺寸mm	1200x 280
工作臺縱橫行程mm	600 x?300
工作臺升降行程mm	300
主軸端面至工作臺面最大距離mm	750
主電機功率kw	3
外形尺寸mm	1300x1200x2465
機床重量（凈重）kg	1350

我公司生產的Z5150B-1立式鉆床是一款萬能通用機床具有以下優點：

1、Z5150B-1立式鉆床主軸轉速范圍大，變換轉速由主軸箱左側兩個手柄及變速開關互相配合加以實現。

2、該機床轉速設置合理，鉆削較大孔徑時，有良好的切削性能。

3、使用用時變速開關在高低速檔均設有反向回轉，以至在任意一檔轉速時均可攻削螺紋。??
4、Z5150B-1立式鉆床托架及工作臺夾緊手柄設在下方，其余操作手柄均設在主軸箱上方。?

5、該機床主軸部件設有復位彈簧和卸刀裝置。前者可按操作便于刀具卸下。

6、Z5150B-1立式鉆床主軸箱體及托架均可作上下升降及360°回轉運動兩者的升降機構設為通用部件其升降由蝸輪副通過齒輪、齒條實現，達到省力和自鎖安全作用。?

7、Z5150B-1立式鉆床電動機安裝在主軸箱體內，電機定子外徑增設襯套定位，便于維修拆裝，動力經花鍵套聯結傳送給變速箱，主要鑄件都經過人工時效處理，主要鋼制零件如主軸、主軸套、結合子，傳動軸、傳動齒輪等都經過必要的熱處理，保持較好的穩定性和耐磨性。
